MDmax-ST低壓配電柜

作者：admin 時間：2025-03-13 17:52:25 來源：未知

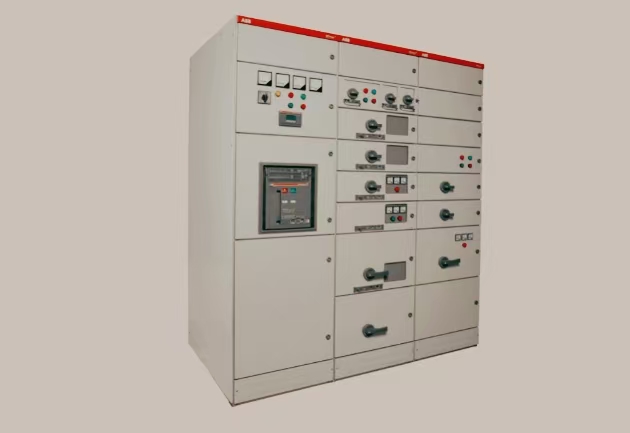

MDmax-ST低壓配電柜

產品簡介：

商品詳情

　　MDmax-ST柜是ABB公司積累多年的設計和制造經驗所開發而成的全新產品，該柜型2013年上海地區年設計上圖臺數為2000臺左右，主要涉及汽車制造、數據中心、鋼鐵冶金、發電站、造紙印刷、石油化工、市政基礎建設、食品醫藥、公共交通、煙草酒業及環保處理等電力領域的各個方面，市場前景非常廣闊。

　　MDmax-ST低壓開關柜在結構設計上采用模塊化結構型式，通過選用標準元件和標準組件，實現組柜方案的緊湊性、多樣性和靈活性。可根據要求組合成不同型式的開關柜，如固定式、固定分隔式、抽屜式。在功能方面考慮了配電、無功功率補償、電動機控制中心（MCC）、交流變頻裝置、軟起動裝置等。

　　MDmax-ST低壓開關柜具有多功能、模塊化的特點，因此適用于各種場合的低壓配電及冶金、化工、發電廠等企業的電動機控制系統。

　　MDmax-ST低壓配電柜使用環境條件

　　1、周圍空氣溫度：上限+40℃，下限-10℃。

　　2、海拔：≤2000m（若超過海拔2000m訂貨時應說明）。

　　3、周圍相對濕度：日平均值≤95%，月平均值≤90%。

　　4、周圍空氣：沒有明顯的塵埃、煙、腐蝕性或可燃性氣體、水蒸氣或鹽的污染。

　　5、無經常性劇烈震動或常年腐蝕場所。

　　MDmax-ST低壓配電柜技術參數:

　　額定工作電壓：主電路：380V 輔助電路：交流220V、380V 直流0；110V、220V、24V

　　額定頻率：50Hz

　　額定電流：主母線至6300A?配電母線至2000A

　　防護等級：IP40

　　分隔類型：1-4b

　　MDmax-ST低壓配電柜結構特點

　　1、框架結構

　　MDmax-ST開關柜的框架采用自承重框架結構，由雙折邊的G型材組裝而成。骨架上以25mm為間隔排布模數孔，柜架裝配便利而又異常堅固。整個框架由橫向和縱向螺栓精確聯接，框架結構免維護。骨架、隔板、安裝板均采用敷鋁鋅板制成。

　　2、外殼

　　MDmax-ST開關柜的外殼是由電鍍和粉末涂料覆蓋的鋼板制成的，確保*高的耐用性。門板、頂板、后門、隔板、側板用自攻螺釘安裝，而*終的柜體結構按防護等級需求決定。基于常規安全體系的要求，用于調試操作和維護的小室或間隔空間均安裝有各自獨立的門板，防護等級可由IP30至IP54。

　　【訂貨須知】

　　1、注明進出線方向，進出線規格及對應的數量。

　　2、安裝尺寸部分可參照上方的圖片外形及安裝舉例

　　3、抽屜式配電柜/開關柜一般情況下，用戶必須提供配電電氣系統圖。
